一、主要结构及工作原理：

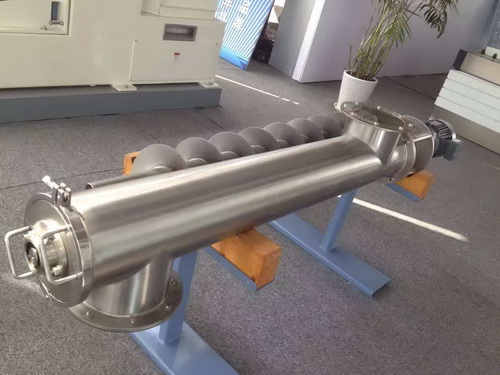

　　1、无轴螺旋输送机采用无轴螺旋工艺，与物料接触面积小，摩擦力低，无堵塞缠绕现象。
　　2、物料由进料口进入，经螺旋逐渐推移至出口，完成输送过程。

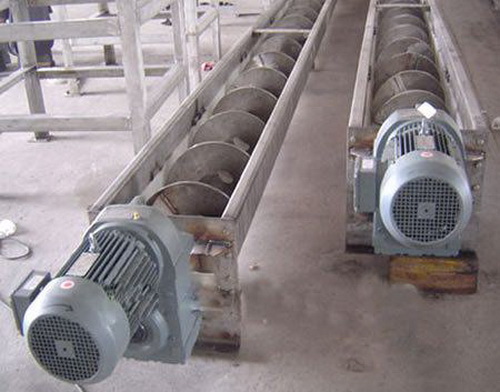

　　3、螺旋片厚度大，使用寿命长。支撑采用整体压制U型槽结构，强度高，带有可拆卸上盖板，便于观察物料输送情况。

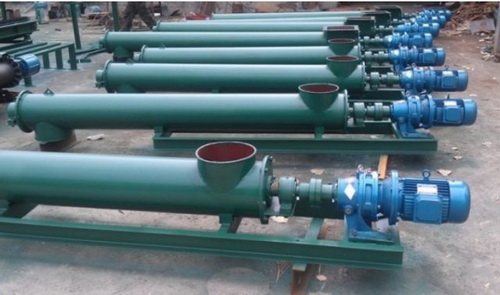

　　4、U型槽和无轴螺旋之间采用可以快速拆卸的耐磨衬板，使用寿命长，维修操作方便。驱动部分采用摆线针轮减速机，噪音小，传动平衡，寿命长。无轴螺旋输送机由驱动机构(电机减速机、传动轴)、U型槽与支架、无轴螺旋、衬条、盖板、进料口、出料口、紧固件等部件组成。输送机具有合适的旋转速度，既能达到输送栅渣(或污泥)的目的，又不造成阻塞。
　　二、技术参数：

设备编号	1-3M	2-2M	19-6M-1～2	19-7M	19-8M
设备安装位置	粗格栅进水泵房	细格栅	污泥脱水机房	污泥脱水机房	污泥堆棚
规格型号	WLS400×7.0	WLS400×12.0	WLS460×33	WLS460×10	WLS460×8×15°
数量	1套	1套	2套	1套	1套
输送物料	栅渣	栅渣	污泥（含水率≤80%）	污泥（含水率≤80%）	污泥（含水率≤80%）
输送量	～7.5m3/h	～7.5m3/h	～25m3/h	～25m3/h	～7.5m3/h
U型槽宽	400mm	400mm	460mm	460mm	460mm
螺旋直径	Φ360mm	Φ360mm	Φ420mm	Φ420mm	Φ420mm
输送距离	7m	12m	33m	10m	8m
安装角度	0°	0°	0°	0°	15°
螺旋形式	无轴螺旋	无轴螺旋	无轴螺旋	无轴螺旋	无轴螺旋
电机功率	5.5kw	5.5kw	7.5kw	5.5kw	5.5kw
电机防护等级	IP65	IP65	IP65	IP65	IP65
电机绝缘等级	F级	F级	F级	F级	F级
工作制	24小时连续工作或间歇运行
